Glass Service设计制造了一种用于控制的可调节端口空气阀门。空气阀门控制各类烧枪或系统的可变压力空气流，可靠且准确。安装后，可调节端口可以根据具体应用调整阀门的尺寸。联动装置根据阀门的全行程或有限行程进行调整。

可以手动或自动控制流量。这些阀门可作为有效的控制系统，安装位置不受限制，但不可用作截止阀。

无需从管道拆下，也可以清洗或更换阀门的内部零件。

可用链接

下载手册

英文

材料

该阀门采用铸铁外壳，内部为耐蚀铝合金 和自润滑青铜衬套。该设计配有丁腈橡胶垫片。

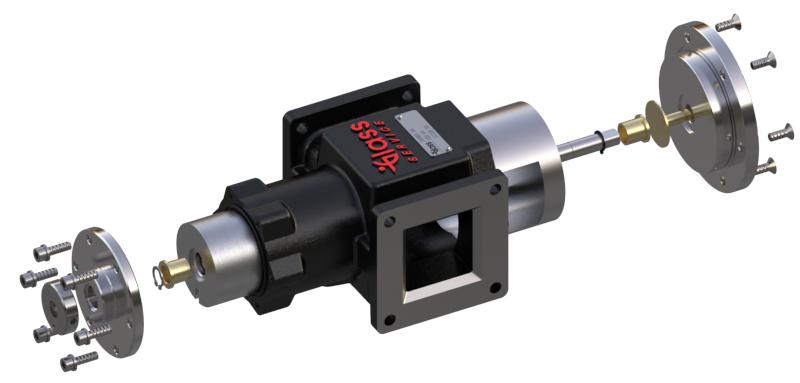

总体3D视图

混合器主体和混合腔体由一块铸件加工而成，而插入管则由耐蚀铝制成。 经校准的喷嘴采用黄铜材质制成，完全可定制。

工作原理

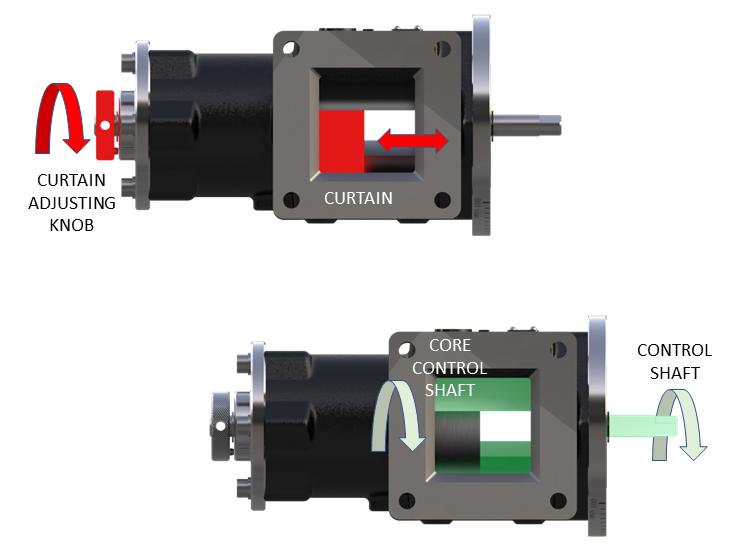

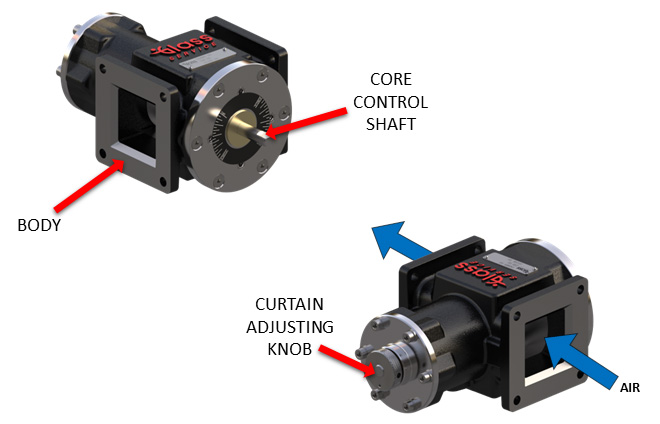

通过移动气帘调节旋钮和阀芯控制轴来实现手动或自动控制，如下图所示。

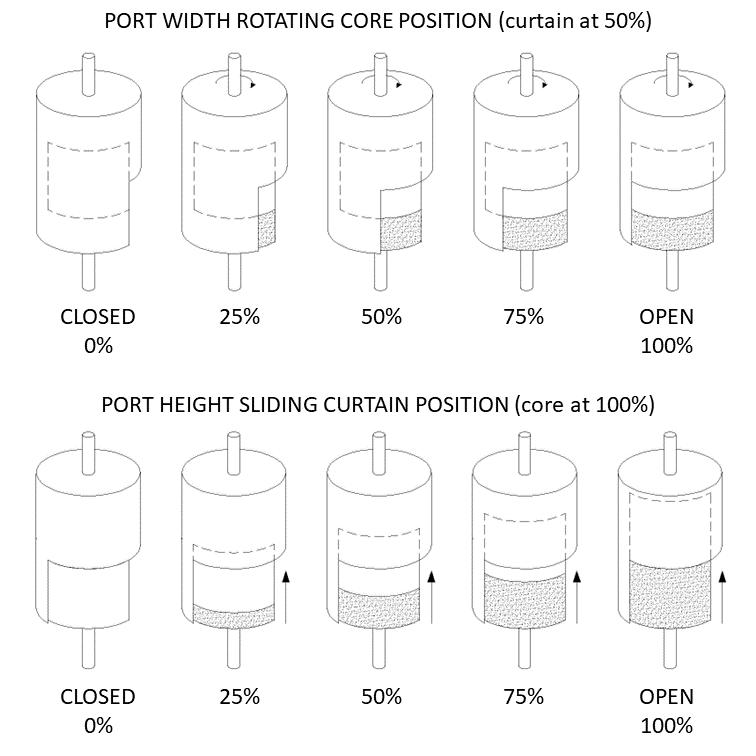

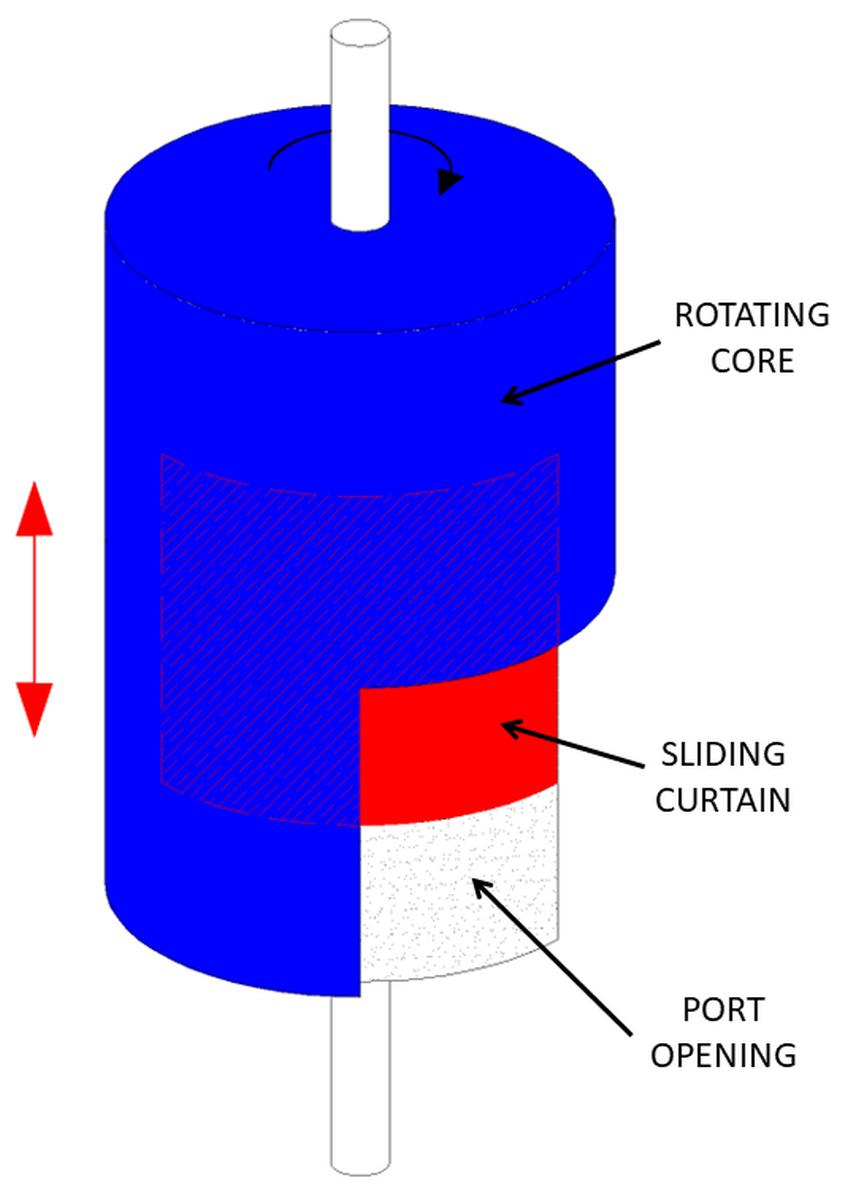

气流容量由端口开口相对阀门出口的高度和宽度决定。 端口高度由气帘调节旋钮控制。端口宽度则由核心控制轴控制。按具体情况，转动该轴可以打开阀体中的矩形端口。

旋转气帘调节旋钮可让气帘来回移动，打开或关闭端口。 转动控制轴使阀芯旋转，打开或关闭端口。

阀门的主要尺寸

TYPE A B C D E F G H I L M N O P Q R
阀体 B
M6
42
114.4
224
100
8
12
38
49
84
84
7
R6
42
M6
42
阀体 C
M6
70
137
254
120
8
12
38.5
62
102
102
9
R6
50
M6
50
阀体 D
M6
70
187.5
319
164
8
12
38.5
85
140
142
10.5
R6
80
M8
60

主要功能

可调节端口空气阀的主要功能有：

  • 改善蝶形阀设计的流量特性
  • 用于限制最大流量的可调节端口
  • 控制各类烧枪或系统可变压力下的空气流量
  • 铸铁结可靠性更高
  • 安装方向自由
  • 三种阀体尺寸，工作范围广
  • 拆卸方便，无需从管道上拆下即可快速维护
  • 适用于直接连接或与执行器连接

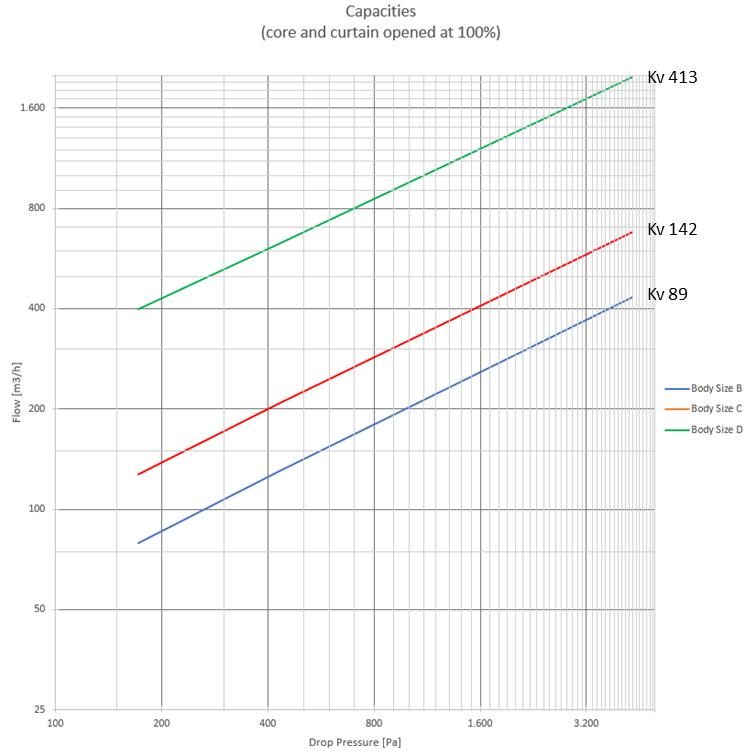

Capacities

安装

Glass Service可调节端口阀门配备螺纹安装垫，方便适应市场上多种控制电机。

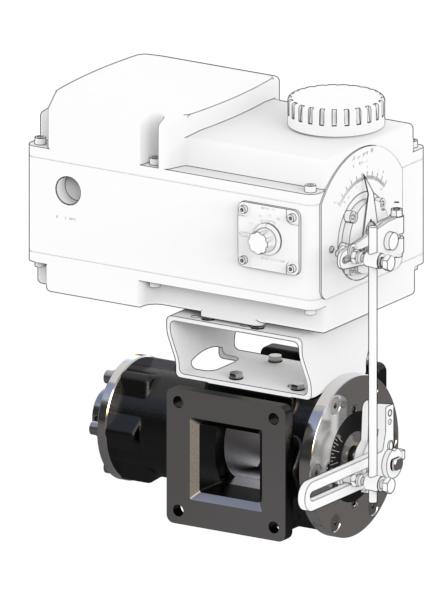

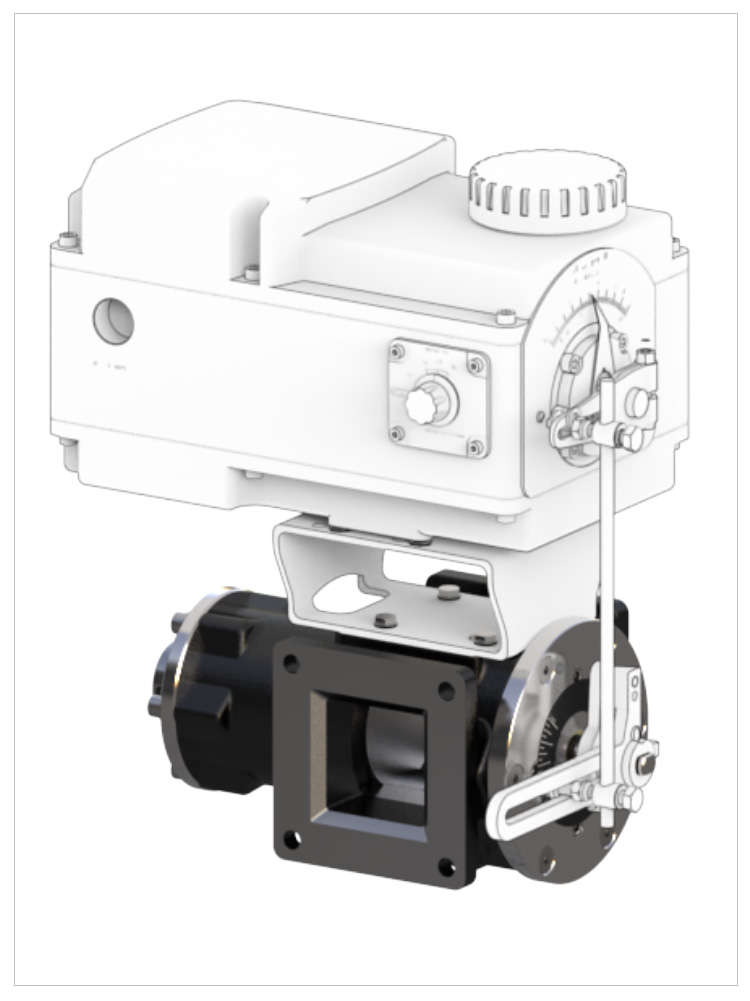

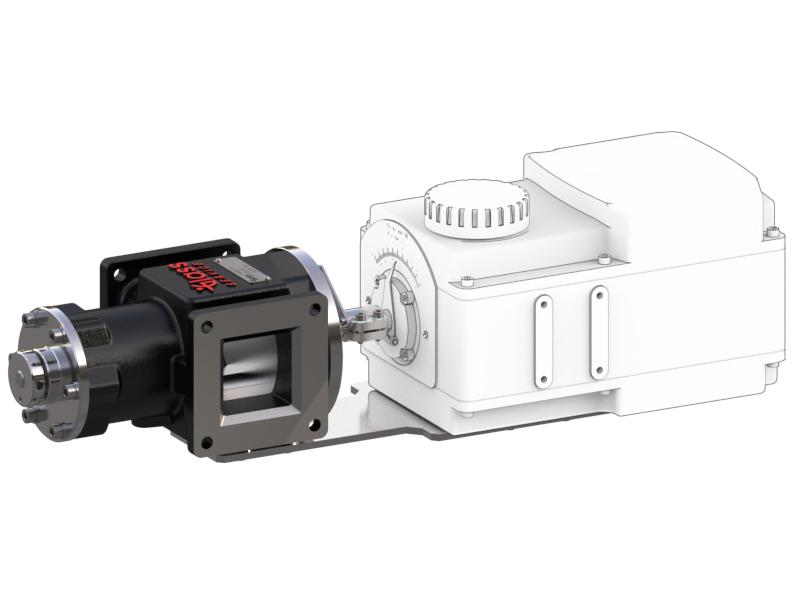

还提供用于与伺服电机连接的杠杆套件。

安装套件用于与伺服电机进行在线连接。

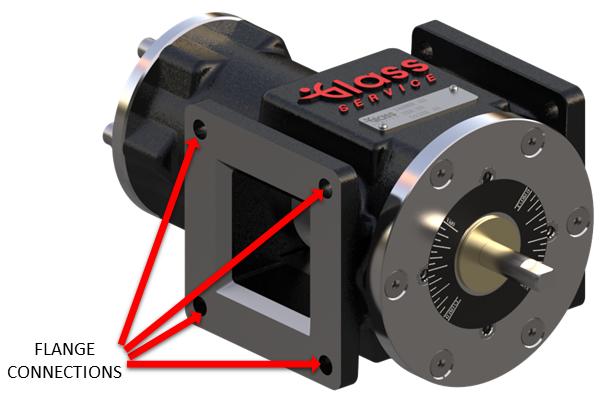

安装Glass Service可调节端口阀门非常便捷：只需在每个法兰上拧4颗螺丝，阀门即可开始工作。

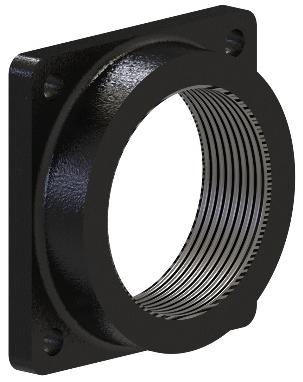

也可提供螺纹套件，将法兰连接转换成标准螺纹连接。

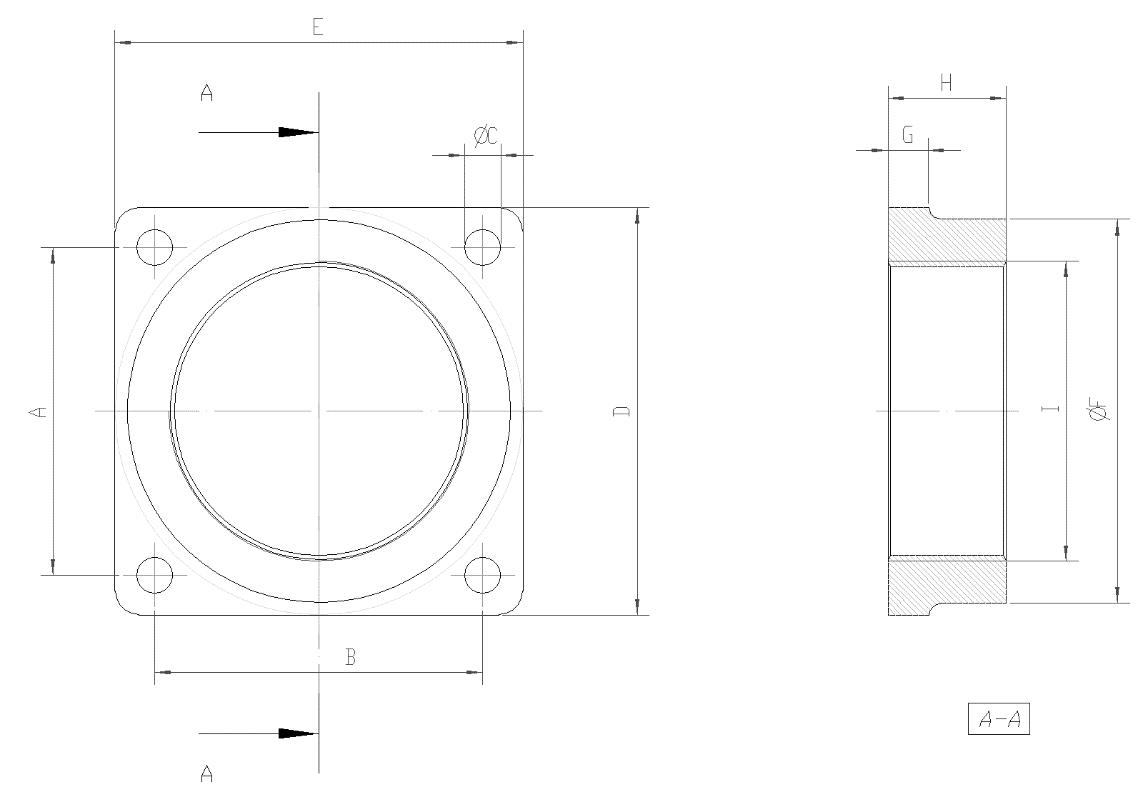

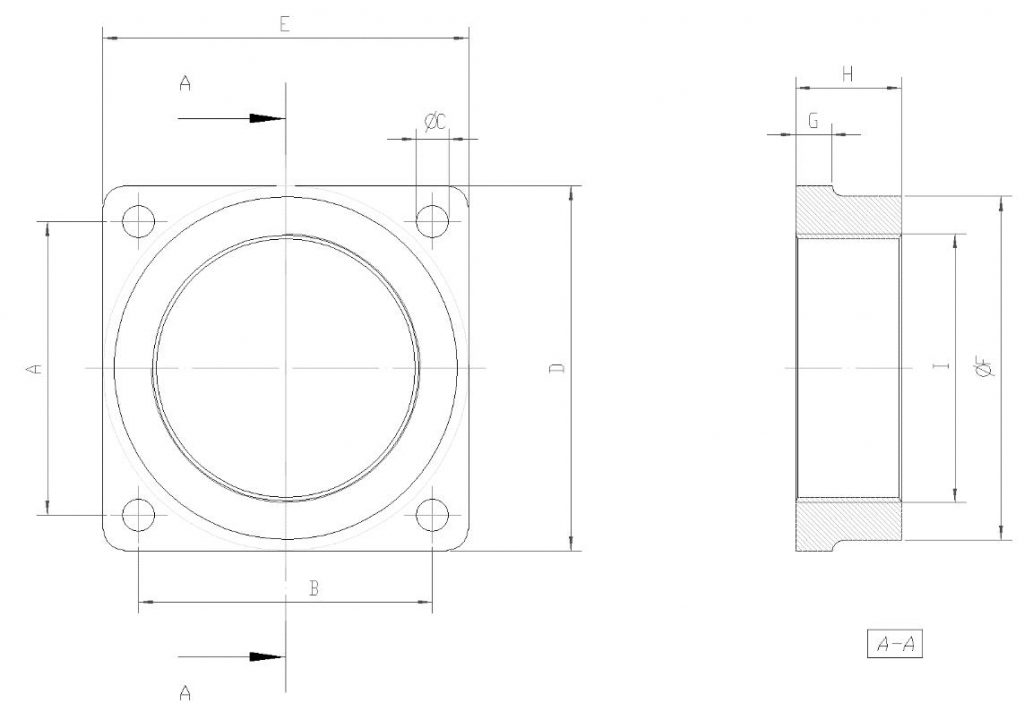

连接套件尺寸

VALVE SIZE A B C D E F G H I
B-DN40
64
64
7
84
84
76
10
27
G1”1/2
B-DN50
64
64
7
84
84
76
10
27
G2”
C-DN50
82
82
9
102
102
96
10
29.5
G2”
C-DN65
82
82
9
102
102
96
10
29.5
G2”1/2
C-DN80
82
82
9
102
102
96
10
40.5
G3”
D-DN80
114.5
114.5
10.5
142
140
136
10
39
G3”
D-DN100
114.5
114.5
10.5
142
140
136
10
39
G4”

维护

无需从管道拆下，也可以清洗或更换阀门的内部零件。
